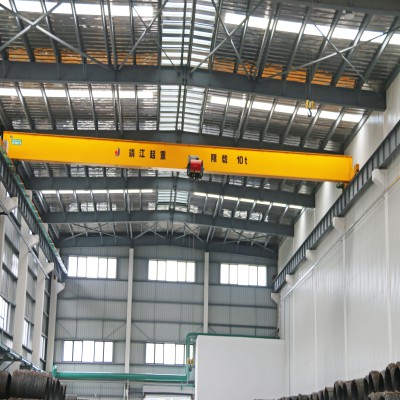

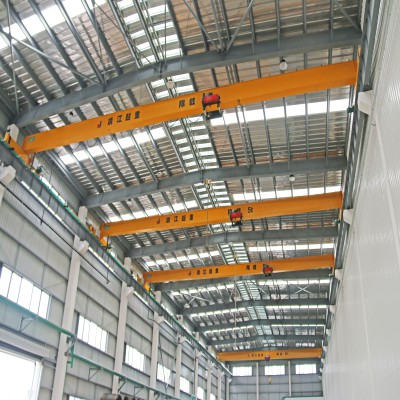

欧式起重机的组成结构

欧式起重机是由桥架、小车、起重机运行机构和电器设备四大部分组成。起升机构、小车运行机构和起重机运行机构是起重机体三个工作机构,各机构设备有单独的电动机,进行各自的驱动。

金属结构包括桥架、小车架和操纵室。桥架是由两根箱形主梁、两根箱形端梁和主梁两侧面的走台所组成。在主梁的上盖板上铺设轨道,供小车行走之用。与主梁连接的一侧走台上安装起重机的运行机构。另一侧走台安装小车导电的滑线架。走台的外侧都用栏杆。以保障检修人员的安全。

主梁与端梁进行刚性联接,两根端梁的中部是用螺栓连接起来的可拆件。这样,整个桥架可以拆开成两半来进行运输和安装。小车架是用钢板焊接而成，上面装有起升机构和小车运行机构。操纵室悬装在桥架下面，室内装有起重机的电气控制设备，主要是供驾驶人员操纵之用。

小车由小车架、起升机构、运行机构等组成，小车架不允许分段；小车上有检修空间，方便维修。

起升机构由电机、减速机、制动器、联轴器、传动轴、卷筒组、定滑轮组、吊钩组、钢丝绳等组成。

大车运行机构由电动机、制动器、减速器、车轮、角型轴承箱、补偿轴、齿轮联轴节组成。
